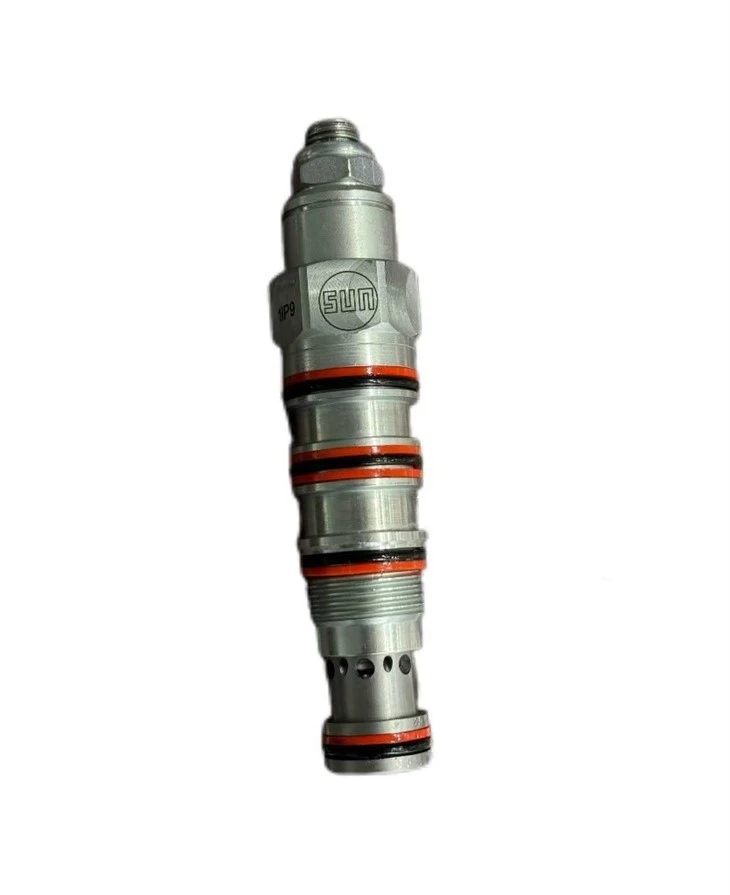

Original SUN CWCALHN Pilotförhållande Ventilerad hydraulisk motbalansventil
Produktintroduktion
Original SUN CWCALHN Pilotförhållande Ventilerad hydraulisk motviktsventil med pilotassistans är avsedda att kontrollera en överskridande last. Backventilen tillåter fritt flöde från riktningsventilen (port 2) till lasten (port 1) medan en direktverkande, pilotassisterad avlastningsventil styr flödet från port 1 till port 2. Pilothjälp vid port 3 sänker den effektiva inställningen av avlastningsventilen med en hastighet som bestäms av pilotförhållandet. Mottrycket vid port 2 påverkar inte ventilinställningen eftersom fjäderkammaren refererar till ventilen (port 4).
Andra namn för denna ventil inkluderar rörelsekontrollventil och övercenterventil.
Motbalansventiler bör ställas in på minst 1,3 gånger det maximala belastningsinducerade trycket.
Vrid justeringen medurs för att minska inställningen och släppa belastningen.
Full inställning medurs är 200 psi (14 bar).
Alla 4-portmotvikts-, belastningskontroll- och pilot-till-öppningskontrollkassetter är fysiskt utbytbara (dvs. samma flödesväg, samma hålighet för en given ramstorlek).
Återstället överstiger 85 % av inställt tryck när ventilen är standardinställd. Inställningar som är lägre än standardinställningstrycket kan resultera i lägre återställningsprocent.
Trycket vid port 4 läggs till den effektiva avlastningsinställningen med en hastighet av 1 plus pilotförhållandet gånger trycket.
Solmotviktspatroner kan installeras direkt i ett hålrum bearbetat i ett ställdonshölje för extra skydd och förbättrad styvhet i kretsen.
Original SUN CWCALHN Pilotförhållande Ventilerad hydraulisk motbalansventil har positiva tätningar mellan alla portar.
Med CWCALHN kan ett lägre pilotförhållande krävas för att uppnå maskinstabilitet jämfört med icke-ventilerade ventiler.
Innehåller konstruktionen i Sun-floating style för att minimera risken för att interna delar fastnar på grund av överdrivet installationsmoment och/eller hålrum/patronbearbetningsvariationer.
| Hålighet | T-21A |
| Serie | 1 |
| Kapacitet | 15 gpm |
| Pilotförhållande | 3:1 |
| Maximalt rekommenderat lasttryck vid maximal inställning | 3075 psi |
| Maximal inställning | 4000 psi |
| Pilotkonfiguration | Sluten |
| Fabrikstryckinställningar Etablerade på | 2 in³/min. |
| Maximalt ventilläckage vid reseat | 5 droppar/min. |
| Kontrollera spricktrycket | 40 psi |
| Justering - Antal varv medurs från min. till Max. Miljö | 5 |
| Driftsegenskaper | Standard |
| Sätt tillbaka | >85 % av inställningen |
| Ventil Hex storlek | 7/8 tum. |
| Ventilinstallationsmoment | 30 - 35 lbf ft |
| Justeringsskruv Inre sexkantstorlek | 5/32 tum. |
| Låsmutter Hex storlek | 9/16 tum. |
| Låsmutter vridmoment | 80 - 90 lbf in. |
| Modellvikt | 0.42 lb. |
| Tätningssats - Patron | Buna: 990021007 |
| Tätningssats - Patron | Polyuretan: 990021002 |
| Tätningssats - Patron | Viton: 990021006 |
